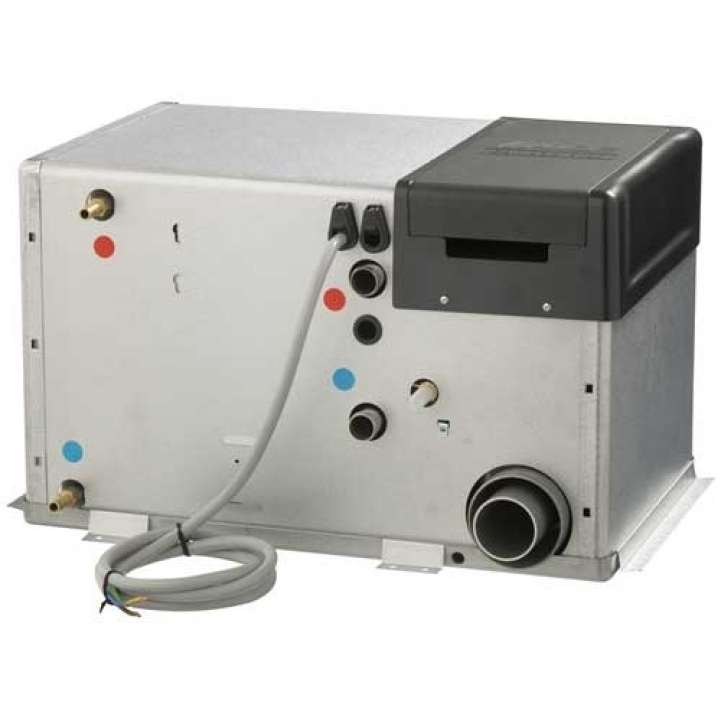

Värmepanna Alde 3020 HE

Samtliga anslutningar, både vätska, gas och el är placerade på långsidan. Detta gör det enkelt att installera och utföra service på Compact 3020 HE. Inbyggnadsmåtten blir också minimala eftersom det finns tre helt rena sidor.
Innanför plåtskalet på Compact 3020 HE finns den gasoldrivna brännaren som arbetar med två effektsteg beroende på effektbehov.
Samtliga modeller av Compact 3020 HE är utrustade med två 230 volts elpatroner med en maxeffekt på 3150 W.
Varmvattenberedaren i pannan är av förrådstyp och har en volym på över 8 liter färskvatten.
Styrningen av pannan sker via en processor på pannans kretskort.
Alde Compact 3020 HE kan kopplas ihop med Truma Aventa Comfort AC och därmed få full klimatautomatik.
Compact 3020 HE kan monteras i stort sett var som helst. Antingen inne i bostadsutrymmet som t.ex. i en garderob eller stuvutrymme, eller monteras ute i något förvaringsutrymme eller i ett mellangolv.
Avgasutsläppet och insugningsluften kan antingen ske via en sidomonterad skorsten eller en skorsten monterad på tak.

Konstruktion:

Compact 3020 HE består av tre excentriskt monterade rör, (värmeväxlaren, vattenmanteln för värmesystemet och ytterst vattenmanteln för varmvatten).

De två yttre rören med gavlar och anslutningar är tillverkade i rostfritt stål medan värmeväxlaren är av aluminium.
Värmeväxlaren är avdelad i två cirkelhalvor. Brännaren är placerad i den övre halvan som utgör för-bränningsrummet och i den nedre halvan leds rökgaser ut.
På värmeväxlarens gavel är brännarhuset monterat. Detta består av förbränningsfläkt, brännare, magnetventil och insugnings-/avgasanslutning.
I vattenmanteln för värmesystemet är två 230-volts elpatroner monterade.

Teknisk data:

Höjd: 310 mm

Bredd: 340 mm

Längd: 490 mm

Vikt: 14 kg (utan vätska)

Gas: Propan, (Butan)

Effekt Steg 1: 3,3 kW, (3.8 kW)

Gasförbrukning: 245 g/h, (275 g/h)

Effekt Steg 2: 5,5 kW, (6,4 kW)

Gasförbrukning: 405 g/h, (460 g/h)

Gastryck:

I3+ 28-30/37 mbar

I3B/P 30 mbar

Vätskevolym glykolvätska: 3,5 liter

Vätskevolym färskvatten: 8,4 liter

Max tryck glykolvätska: 0,05 MPa (0,5 bar)

Max tryck färskvatten: 0,3 MPa (3,0 bar)

Systemtemperatur: max 85 °C.

Effekt element:

1 x 1050 W (230 V ~)

1 x 2100 W (230 V ~)

Strömförbrukning 12 V DC: 1 amp (max)
